Comment se déroule une recharge de climatisation automobile ?

La climatisation automobile est un élément essentiel du confort de conduite, surtout pendant les chaudes journées d'été. Cependant, comme tout système mécanique, elle nécessite un entretien régulier pour fonctionner de manière optimale. La recharge de climatisation est une opération cruciale qui permet de maintenir les performances de refroidissement de votre véhicule. Comprendre ce processus peut vous aider à mieux entretenir votre voiture et à prolonger la durée de vie de votre système de climatisation. Découvrez les différentes étapes et les équipements nécessaires pour effectuer une recharge de climatisation automobile efficace.

Principes fondamentaux du système de climatisation automobile

Avant de plonger dans les détails de la recharge, il est essentiel de comprendre les bases du fonctionnement d'un système de climatisation automobile. Ce système repose sur un cycle thermodynamique qui implique la compression et la détente d'un fluide frigorigène. Le compresseur, alimenté par le moteur du véhicule, joue un rôle central dans ce processus en comprimant le gaz réfrigérant.

Le fluide frigorigène circule dans un circuit fermé composé de plusieurs éléments clés : le compresseur, le condenseur, le détendeur et l'évaporateur. Chacun de ces composants a une fonction spécifique dans le processus de refroidissement. Le condenseur, par exemple, permet de dissiper la chaleur absorbée par le fluide, tandis que l'évaporateur refroidit l'air qui sera soufflé dans l'habitacle.

La pression et la température du fluide frigorigène varient considérablement au cours de ce cycle, passant d'un état gazeux à haute pression et haute température à un état liquide à basse pression et basse température. C'est ce changement d'état qui permet d'absorber la chaleur de l'habitacle et de créer l'effet de refroidissement désiré.

Un système de climatisation automobile bien entretenu peut améliorer non seulement le confort des passagers, mais aussi la sécurité en réduisant la fatigue du conducteur lors de longs trajets par temps chaud.

Il est important de noter que le fluide frigorigène peut perdre de son efficacité au fil du temps, soit par des micro-fuites naturelles, soit par une usure normale du système. C'est pourquoi une recharge clim d'une voiture est nécessaire périodiquement pour maintenir les performances optimales du système.

Équipement nécessaire pour une recharge de climatisation

Pour effectuer une recharge de climatisation automobile dans les règles de l'art, un équipement spécifique est indispensable. Les professionnels utilisent des outils sophistiqués pour garantir la précision et la sécurité de l'opération. Voici un aperçu des principaux équipements nécessaires :

Station de recharge R134a et le R1234yf

La station de recharge est l'équipement central pour effectuer une recharge de climatisation. Elle permet de récupérer le fluide frigorigène usagé, de faire le vide dans le circuit, et d'injecter le nouveau fluide avec précision. Il existe deux types principaux de stations, correspondant aux deux types de fluides frigorigènes les plus couramment utilisés : le R134a et le R1234yf.

Le R134a était le fluide standard jusqu'à récemment, mais il est progressivement remplacé par le R1234yf, plus écologique. Les stations de recharge modernes sont souvent capables de gérer les deux types de fluides, ce qui est essentiel car l'utilisation du mauvais type de fluide peut endommager sérieusement le système de climatisation.

Détecteur de fuites électronique

Un détecteur de fuites électronique est un outil crucial pour identifier les fuites potentielles dans le système de climatisation. Ces appareils sont extrêmement sensibles et peuvent détecter même les plus petites fuites de fluide frigorigène. Ils fonctionnent en analysant l'air autour des composants du système de climatisation pour détecter la présence de molécules de fluide frigorigène.

L'utilisation d'un détecteur de fuites est une étape importante avant toute recharge, car recharger un système qui fuit serait non seulement inefficace, mais aussi potentiellement dangereux pour l'environnement. Les détecteurs modernes sont souvent capables de détecter différents types de fluides frigorigènes, y compris le R134a et le R1234yf.

Équipements de protection individuelle (EPI)

La sécurité est primordiale lors de la manipulation de fluides frigorigènes. Les EPI nécessaires comprennent :

  • Des gants résistants aux produits chimiques pour protéger les mains contre le contact avec le fluide frigorigène
  • Des lunettes de protection pour prévenir tout risque de projection dans les yeux
  • Un masque respiratoire pour éviter l'inhalation de vapeurs potentiellement nocives

Ces équipements sont essentiels car le fluide frigorigène peut causer des brûlures par le froid s'il entre en contact avec la peau, et ses vapeurs peuvent être dangereuses si elles sont inhalées en grande quantité.

Outillage spécifique pour raccords de climatisation

Des outils spécialisés sont nécessaires pour accéder aux différents raccords du système de climatisation et les manipuler en toute sécurité. Cela inclut des clés spéciales pour les raccords haute et basse pression, ainsi que des outils pour retirer et installer les vannes Schrader (similaires à celles utilisées sur les pneus) qui équipent certains systèmes de climatisation.

L'utilisation d'outils adaptés est cruciale pour éviter d'endommager les composants délicats du système de climatisation et pour assurer une étanchéité parfaite après l'intervention.

Étapes du processus de recharge de climatisation

La recharge de climatisation automobile est un processus méthodique qui se déroule en plusieurs étapes distinctes. Chaque étape est cruciale pour assurer l'efficacité et la durabilité du système de climatisation. Voici un aperçu détaillé de ces étapes :

Diagnostic initial et détection des fuites

Avant de procéder à la recharge proprement dite, un diagnostic complet du système est essentiel. Cette étape commence par une inspection visuelle des composants pour détecter d'éventuels signes de dommages ou d'usure. Ensuite, un test de pression est effectué pour vérifier l'intégrité du circuit.

La détection des fuites est une étape critique. Elle peut être réalisée de plusieurs manières :

  • Utilisation d'un détecteur électronique de fuites
  • Injection d'un traceur fluorescent dans le système, suivi d'une inspection à la lampe UV
  • Test à l'azote pour pressuriser le système et détecter les chutes de pression

Si des fuites sont détectées, elles doivent être réparées avant de procéder à la recharge. Recharger un système qui fuit serait non seulement inefficace, mais aussi préjudiciable pour l'environnement.

Récupération du fluide frigorigène usagé

Une fois le système vérifié et les éventuelles fuites réparées, l'étape suivante consiste à récupérer le fluide frigorigène restant dans le circuit. Cette opération est réalisée à l'aide de la station de recharge, qui aspire le fluide et le stocke dans un réservoir dédié.

La récupération du fluide usagé est une obligation légale dans de nombreux pays, en raison de l'impact environnemental potentiel des fluides frigorigènes. Le fluide récupéré peut être recyclé ou détruit de manière appropriée, selon sa qualité et les réglementations en vigueur.

Tirage au vide du circuit

Après la récupération du fluide usagé, le système est mis sous vide. Cette étape est cruciale pour plusieurs raisons :

  1. Elle élimine toute trace d'humidité dans le circuit, qui pourrait réagir avec le fluide frigorigène et former des acides corrosifs
  2. Elle permet de détecter d'éventuelles fuites qui n'auraient pas été identifiées précédemment
  3. Elle prépare le système à recevoir le nouveau fluide frigorigène en créant un vide parfait

Le tirage au vide dure généralement entre 30 minutes et une heure, selon la taille du système et la puissance de la pompe à vide utilisée.

Injection d'huile PAG dans le compresseur

Le compresseur de climatisation nécessite une lubrification adéquate pour fonctionner correctement. Lors d'une recharge, il est souvent nécessaire d'ajouter de l'huile PAG (Polyalkylene Glycol) spécifique au système. Cette huile est miscible avec le fluide frigorigène et circule dans tout le circuit pour lubrifier les pièces mobiles du compresseur.

La quantité d'huile à injecter dépend des spécifications du véhicule et de la quantité d'huile récupérée lors de la vidange du système. Une quantité insuffisante d'huile peut entraîner une usure prématurée du compresseur, tandis qu'un excès peut réduire l'efficacité du système de refroidissement.

Charge du nouveau fluide frigorigène

La dernière étape du processus de recharge consiste à injecter le nouveau fluide frigorigène dans le système. Cette opération est réalisée avec précision grâce à la station de recharge, qui permet de contrôler la quantité exacte de fluide injectée.

La quantité de fluide frigorigène à injecter est spécifique à chaque véhicule et doit être scrupuleusement respectée. Une charge insuffisante entraînera des performances de refroidissement médiocres, tandis qu'une surcharge peut endommager le compresseur et réduire l'efficacité globale du système.

Une recharge de climatisation bien effectuée peut prolonger significativement la durée de vie du système et améliorer le confort de conduite, tout en contribuant à une meilleure efficacité énergétique du véhicule.

Contrôles post-recharge et vérifications de performance

Une fois la recharge de climatisation effectuée, il est crucial de procéder à une série de contrôles pour s'assurer du bon fonctionnement du système. Ces vérifications permettent de garantir que la recharge a été effectuée correctement et que le système de climatisation fonctionne de manière optimale.

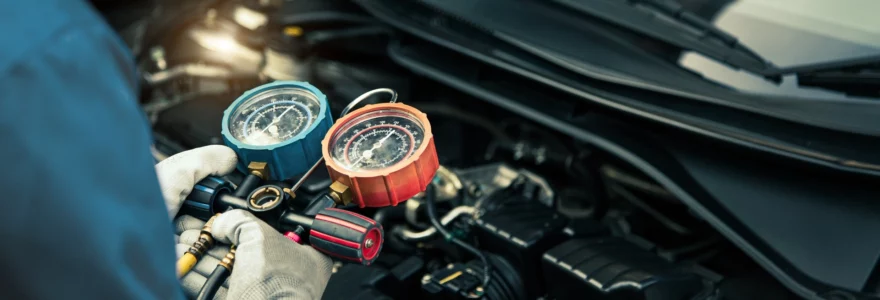

Test de pression du circuit haute et basse

Le premier contrôle consiste à vérifier les pressions dans le circuit haute et basse du système de climatisation. Ces pressions doivent correspondre aux spécifications du constructeur pour le type de fluide frigorigène utilisé. Un manomètre est utilisé pour mesurer ces pressions lorsque le système est en fonctionnement.

Des pressions anormales peuvent indiquer plusieurs problèmes potentiels :

  • Une pression trop basse peut signaler une charge insuffisante ou une fuite
  • Une pression trop élevée peut indiquer une surcharge ou un problème de condenseur
  • Des écarts importants entre les pressions haute et basse peuvent suggérer un problème de compresseur

Mesure des températures de soufflage

La mesure de la température de l'air soufflé par les bouches d'aération est un indicateur direct de l'efficacité du système de climatisation. Cette mesure est généralement effectuée à l'aide d'un thermomètre digital placé devant les bouches d'aération centrales.

Pour une climatisation efficace, la température de l'air soufflé doit être significativement inférieure à la température ambiante. Typiquement, on recherche une température de soufflage entre 5°C et 10°C pour une température extérieure de 25°C à 30°C. Une température de soufflage trop élevée peut indiquer une charge insuffisante ou un problème de performance du système.

Vérification du fonctionnement du compresseur

Le compresseur est le cœur du système de climatisation. Son bon fonctionnement est essentiel pour des performances optimales. Lors des contrôles post-recharge, plusieurs aspects du fonctionnement du compresseur sont vérifiés :

  1. Engagement et désengagement corrects de l'embrayage du compresseur
  2. Absence de bruits anormaux lors du fonctionnement
  3. Stabilité des pressions lors du fonctionnement continu

Un compresseur qui ne s'engage pas, qui produit des bruits inhabituels ou qui ne maintient pas une pression stable peut nécessiter une intervention supplémentaire, voire un remplacement.

Réglementations et normes pour la manipulation des fluides frigorigènes

La manipulation des fluides frigorigènes est strictement réglementée en raison de leur impact potentiel sur l'environnement. Les techniciens effectuant des recharges de climatisation doivent être certifiés et suivre des protocoles stricts. Ces réglementations visent à minimiser les émissions de gaz à effet de serre et à assurer une gestion responsable des fluides frigorigènes tout au long de leur cycle de vie.

En Europe, le règlement F-gas impose des restrictions sur l'utilisation de certains fluides frigorigènes à fort potentiel de réchauffement global (PRG). Le R134a, longtemps utilisé dans les systèmes de climatisation automobile, est progressivement remplacé par le R1234yf, qui a un PRG beaucoup plus faible.

Les ateliers effectuant des recharges de climatisation doivent disposer d'équipements conformes aux normes en vigueur pour la récupération et le recyclage des fluides frigorigènes. Ils doivent également tenir un registre détaillé de toutes les opérations impliquant ces fluides.

Le respect des réglementations en vigueur est essentiel non seulement pour la protection de l'environnement, mais aussi pour garantir la sécurité et l'efficacité des opérations de recharge de climatisation automobile.

Maintenance préventive du système de climatisation automobile

Une maintenance préventive régulière est cruciale pour prolonger la durée de vie du système de climatisation et maintenir son efficacité. Voici quelques pratiques recommandées :

  • Utilisation régulière du système, même en hiver, pour maintenir la lubrification des joints et du compresseur
  • Remplacement du filtre d'habitacle selon les recommandations du constructeur, généralement tous les 15 000 à 30 000 km
  • Nettoyage périodique de l'évaporateur pour prévenir le développement de moisissures et de mauvaises odeurs
  • Inspection visuelle des composants du système pour détecter les signes d'usure ou de dommages

En plus de ces mesures, il est recommandé de faire vérifier le système de climatisation par un professionnel au moins une fois par an, idéalement avant la saison chaude. Cette vérification annuelle permet de détecter et de corriger les problèmes potentiels avant qu'ils ne deviennent plus graves et plus coûteux à réparer.

Une attention particulière doit être portée aux signes précoces de dysfonctionnement, tels que :

  • Une diminution de l'efficacité du refroidissement
  • Des bruits inhabituels lors du fonctionnement de la climatisation
  • Des odeurs désagréables provenant des bouches d'aération
  • Une consommation de carburant anormalement élevée

En réagissant rapidement à ces signes, vous pouvez souvent éviter des réparations majeures et prolonger considérablement la durée de vie de votre système de climatisation.
